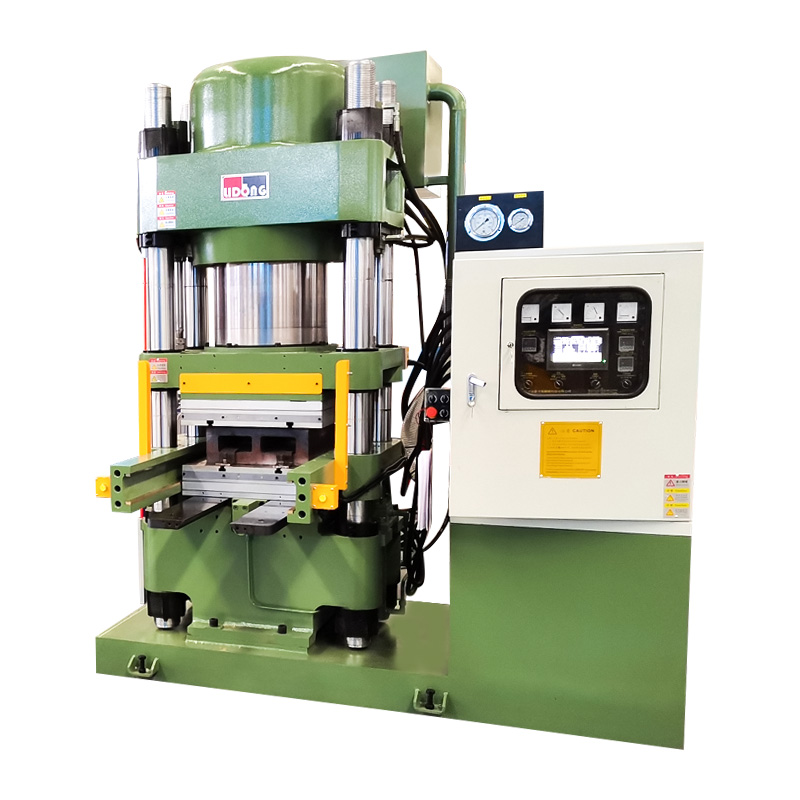

Train Brake Shoe Press Machine

A lis na brzdové čelisti vlaku je kritickým výrobním zařízením, jehož výkon přímo určuje kvalitu, konzistenci a dlouhodobou spolehlivost brzdových čelistí, které vyrábí. Vlakové brzdové čelisti fungují při extrémním mechanickém namáhání a pohlcují kinetickou energii silně zatížených kolejových vozidel jedoucích rychlostí a následky nestandardních brzdových čelistí v provozu mohou být vážné. Díky tomu je výběr správného lisu na brzdové čelisti jedním z nejdůslednějších nákupních rozhodnutí, které může výrobce brzdových komponentů učinit. Pochopení, na kterých funkcích skutečně záleží a proč, je základem dobře informovaného nákupního rozhodnutí.

Základní funkcí lisu na brzdové čelisti je aplikovat řízený, konzistentní hydraulický tlak na kompozitní nebo třecí materiálovou směs umístěnou v přesně opracované formě, čímž se materiál zformuje do hotové brzdové čelisti se správnou hustotou, rozměry a mechanickými vlastnostmi. Každý konstrukční prvek kvalitního lisu na brzdové čelisti je zaměřen na dosažení tohoto výsledku spolehlivě, opakovaně as minimem odpadu v rámci prodloužených výrobních sérií. Vlastnosti, které odlišují vysoce výkonné stroje od adekvátních, lze seskupit do čtyř hlavních kategorií: návrh tlakového systému, strukturální tuhost, schopnost řídicího systému a kompatibilita forem.

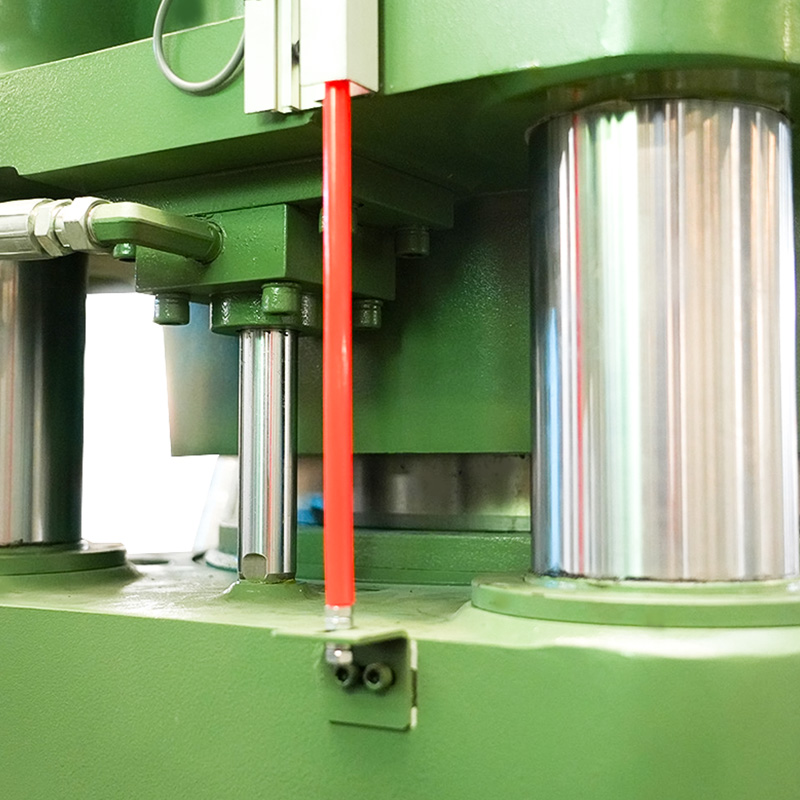

Konstrukce tlakového systému: Technologie plovoucího olejového válce

Hydraulický tlakový systém je srdcem každého lisu na brzdové čelisti a konstrukce uspořádání olejových válců je technicky nejvýznamnějším rozdílem mezi konkurenčními produkty. Konvenční lisovací stroje používají válce s pevnou polohou, které aplikují sílu z jednoho směru, což vytváří vlastní riziko nerovnoměrného rozložení tlaku přes čelo formy, zejména u vícedutinových forem používaných pro velkoobjemovou výrobu. Tato nerovnost se projevuje jako kolísání hustoty v hotové brzdové čelisti, což zase způsobuje nekonzistentní charakteristiky opotřebení a potenciálně předčasné selhání v provozu.

Konstrukce plovoucího olejového válce toto omezení zásadně řeší. V uspořádání plovoucího válce se válec může samočinně vyrovnat vzhledem k povrchu formy, když je aplikován tlak, což automaticky kompenzuje drobné odchylky v tloušťce materiálu, opotřebení formy a rozměrových tolerancích, které se časem hromadí v jakémkoli výrobním prostředí. Výsledkem je rozložení tlaku, které zůstává konzistentní po celé ploše formy během lisovacího cyklu, bez ohledu na konkrétní stav jakékoli jednotlivé formy nebo nepatrné odchylky, které nevyhnutelně vznikají mezi výrobními dávkami. Pro výrobu brzdových čelistí vlaků, kde jsou požadavky na rozměrovou a hustotu přesně specifikovány, není konstrukce plovoucího olejového válce luxusním prvkem, ale základní konstrukční nutností.

Tuhost konstrukce a konstrukce rámu

Rám lisu na brzdové čelisti musí vydržet plnou hydraulickou lisovací sílu se zanedbatelným průhybem během milionů lisovacích cyklů během provozní životnosti zařízení. Průhyb rámu pod zatížením je nepřítelem stálé kvality produktu: i malé ohyby v rámu lisu se přímo promítají do nepravidelností rozložení tlaku na čele formy. Kvalitní lisy na brzdové čelisti používají robustní svařovanou ocelovou rámovou konstrukci s přesně opracovanými vodícími sloupky a deskami, které zachovávají tolerance vyrovnání při plném jmenovitém zatížení.

Systém vodicích sloupků typicky čtyř sloupků uspořádaných v rozích lisovací desky je zvláště důležitý pro udržení rovnoběžného vyrovnání desky během zdvihu lisu. Průměr kolony, povrchová tvrdost a design mazacího systému přispívají k dlouhodobému udržení přesnosti ustavení. U dobře navrženého lisu na brzdové čelisti je opotřebení vodícího sloupku předvídatelné a zvládnutelné prostřednictvím plánované údržby, spíše než nepředvídatelným zdrojem kolísání kvality produktu.

Schopnost řídicího systému a programovatelnost procesu

Moderní lisy na brzdové čelisti jsou vybaveny programovatelnými řídicími systémy, které umožňují operátorům definovat a uložit kompletní lisovací programy specifikující profily hydraulického tlaku, nastavení teploty, dobu lisování, dobu prodlevy při maximálním tlaku a rychlosti dekomprese. Schopnost přesně ukládat a vyvolávat tyto programy je zásadní pro výrobní prostředí, kde se na stejném stroji vyrábí více specifikací brzdových čelistí a kde je kvalitativním požadavkem konzistentnost procesu od směny k směně a od operátora k operátorovi.

Pokročilé řídicí systémy založené na PLC s rozhraním dotykové obrazovky umožňují přesné nastavení parametrů procesu, monitorování v reálném čase a automatické protokolování pro účely sledovatelnosti kvality. Systémy detekce alarmů a poruch, které identifikují odchylky od naprogramovaných parametrů během lisovacího cyklu a zastaví stroj před výrobou vadného dílu, jsou významným prvkem pro zajištění kvality, který snižuje náklady na zmetkovitost a přepracování ve velkosériové výrobě.

Kompatibilita forem a systémy rychlé výměny

Lis na brzdové čelisti je pouze tak všestranný jako jeho schopnost přizpůsobit se řadě konfigurací forem požadovaných pro specifikace brzdových čelistí ve výrobě. Klíčová hlediska zahrnují maximální velikost formy, kterou může stroj přijmout, otvor denního světla mezi deskami, když je lis plně otevřený, povrch desky a použitý systém upevnění a vyrovnání formy. Systémy rychlé výměny forem se standardizovanými montážními rozhraními, hydraulickým upínáním forem a přednastavenými funkcemi vyrovnání výrazně zkracují dobu výměny formy ve srovnání s manuálními šroubovacími systémy, což má přímý dopad na flexibilitu plánování výroby a celkovou efektivitu zařízení.

Konzistentní rozložení tlaku je pravděpodobně nejdůležitějším požadavkem na výkon lisu na brzdové čelisti, protože je to fyzický mechanismus, jehož prostřednictvím jsou stanoveny všechny klíčové kvalitativní atributy hotové brzdové čelisti rozměrová přesnost, hustota materiálu, mechanická pevnost a charakteristiky opotřebení. Pochopení inženýrských principů stojících za konzistencí tlaku v konstrukci lisovacích strojů odhaluje, proč jsou určité technické vlastnosti u vysoce kvalitních výrobních zařízení nesporné.

Fyzika distribuce tlaku v lisování

Když a lis na brzdové čelisti vlaku Zavírá se na zatížené formě, musí být hydraulická síla vyvíjená válcem přenášena přes desku a strukturu formy na hmotu rovnoměrně. V ideálním systému dostává každý bod na čele formy přesně stejný tlak na jednotku plochy. V praxi vyžaduje dosažení tohoto ideálu pečlivou pozornost ohybu desky, vyrovnání válců, konstrukci formy a charakteristikám toku směsi v dutině formy.

Průhyb desky je jedním z nejvýznamnějších zdrojů nerovnoměrnosti tlaku u lisovacích strojů. Když na střed desky působí hydraulická síla (jediným centrálním válcem, jako u mnoha konvenčních konstrukcí), deska se mírně ohýbá, přičemž střed se vychyluje více než okraje. Toto vychýlení znamená, že materiál ve středu formy přijímá větší tlak než materiál na okrajích, což má za následek brzdovou čelist s vyšší hustotou ve středu než na okraji. U vícedutinových forem tento efekt znamená, že dutiny umístěné ve středu formy produkují hustší části než ty na okrajích, což je systematická nekonzistence, kterou je obtížné odstranit samotným nastavením procesu.

Jak konstrukce plovoucího válce řeší problém vyrovnání

Konstrukce plovoucího olejového válce používaná ve vysoce výkonných lisech na brzdové čelisti řeší současně aspekty vyrovnání i rozložení zatížení konzistence tlaku. Tím, že umožňuje, aby se válec sám vyrovnal k čelu formy, místo aby byl fixován v poloze, která nemusí dokonale odpovídat orientaci formy, plovoucí konstrukce zajišťuje, že vektor hydraulické síly je vždy kolmý k povrchu formy. To eliminuje složky boční síly, které vznikají, když pevný válec tlačí na formu, která není dokonale kolmá na součásti osy válce, které vytvářejí smykové napětí ve směsi materiálu a přispívají ke gradientům hustoty v hotovém dílu.

V aplikacích forem s více dutinami používají některé konstrukce lisů na brzdové čelisti více nezávisle ovládaných hydraulických válců, jeden na dutinu formy nebo jeden na sekci velké formy, spíše než jeden centrální válec. Toto uspořádání umožňuje individuálně nastavit tlak aplikovaný na každou dutinu nebo sekci, čímž se kompenzují změny opotřebení formy a rozdíly v toku směsi materiálu, které se vyvinou ve specifických oblastech velké formy během její výrobní životnosti.

Rovnoměrnost teploty a její role v reakci na tlak

V aplikacích lisování za tepla, kde je směs brzdových čelistí lisována při zvýšené teplotě, aby se iniciovala vulkanizační nebo vytvrzovací reakce, která dává hotové součásti její mechanické vlastnosti, je stejnoměrnost teploty po celé ploše formy stejně důležitá jako rovnoměrnost tlaku. Teplotní gradienty napříč formovací deskou způsobují, že materiálová směs dosáhne své vytvrzovací teploty v různých částech formy v různých časech, což má za následek rozdíly v charakteristikách toku, stupni vytvrzení a nakonec v hustotě a mechanických vlastnostech hotové brzdové čelisti.

Kvalitní stroje na lisování čelistí vlakové brzdy pro aplikace lisování za tepla používají elektricky vyhřívané desky s více nezávislými topnými zónami, snímání teploty ve více bodech po povrchu desky a PID (proporcionálně-integrální-derivační) smyčky regulace teploty, které přesně udržují nastavené teploty. Kombinace rovnoměrné teploty a konzistentního hydraulického tlaku vytváří podmínky pro skutečně konzistentní výrobu brzdových čelistí na celé ploše velkých forem a v rámci prodloužených výrobních sérií.

Tabulka porovnání výkonu rozložení tlaku

Následující tabulka porovnává výkonnostní charakteristiky distribuce tlaku různých přístupů ke konstrukci válců používaných u strojů na lisování brzdových čelistí, přičemž zdůrazňuje technické kompromisy mezi konvenčními a pokročilými konstrukcemi.

Přechod z ručně ovládaných strojů na automatické lisy na brzdové čelisti představuje jedno z nejvýznamnějších vylepšení schopností dostupných výrobcům brzdových komponentů. Automatizace v kontextu lisování brzdových čelistí zahrnuje širokou škálu technologií od základního PLC řízení lisovacího cyklu až po plně integrované výrobní buňky s robotickou manipulací s materiálem, automatizovaným zakládáním a vykládáním forem, měřením kvality v průběhu procesu a správou výrobních dat v reálném čase. Každá úroveň automatizace přináší specifické výhody efektivity a pochopení celého rozsahu toho, co automatizované systémy nabízejí, pomáhá výrobcům určit, kde investice do automatizace přinesou největší návratnost.

Optimalizace doby cyklu prostřednictvím naprogramovaných profilů lisu

Nejokamžitější výhodou efektivity automatizace lisu na brzdové čelisti je schopnost provádět optimalizované profily lisovacích cyklů s přesností a opakovatelností, které se ruční ovládání nemůže vyrovnat. Lisovací cyklus obvykle zahrnuje fázi rychlého přiblížení (kde se deska rychle pohybuje směrem k formě před kontaktem s materiálem), řízenou fázi lisování (kde se tlak vytváří specifikovanou rychlostí), fázi prodlevy (kde je maximální tlak udržován po určitou dobu, aby se umožnil tok materiálu a počáteční vytvrzení) a řízená dekompresní fáze (kde se tlak uvolňuje rychlostí, která zabraňuje delaminaci nebo povrchovým defektům v hotové součásti). Ručně ovládané stroje se při provádění těchto fází spoléhají na úsudek operátora a dobu odezvy, což přináší variabilitu délky cyklu a parametrů procesu, které přímo ovlivňují konzistenci produktu.

Automatizovaný stroj na lisování čelistí vlaku provádí každou fázi lisovacího cyklu podle naprogramovaných parametrů, přičemž doba odezvy se měří v milisekundách spíše než v sekundách, které charakterizují manuální zásah. Tato přesnost umožňuje minimalizovat doby cyklu pomocí nejkratší doby prodlevy, která konzistentně produkuje díly splňující specifikace, spíše než konzervativní doby prodlevy, které mají operátoři tendenci používat ručně, aby zajistili shodu, která přímo zvyšuje propustnost stroje, aniž by byla ohrožena kvalita produktu.

Materiálové využití a snižování odpadu

Automatizované systémy optimalizují využití materiálu při operacích lisu na brzdové čelisti tím, že zajistí, aby se pro každý lisovací cyklus použila přesně specifikovaná hmotnost náplně směsi a aby byly parametry lisování prováděny dostatečně konzistentně, aby se minimalizovala výroba dílů, které nesplňují specifikace, které musí být vyřazeny nebo přepracovány. Manuální operace jsou náchylné k tomu, že operátoři, kteří nakládají směs ručně, zavádějí změny hmotnosti, které vedou k rozměrovým odchylkám hotového dílu, a ke změnám parametrů procesu, které zvyšují míru zmetkovitosti.

Automatizované systémy plnění směsi využívající dávkovací násypky nebo předem zvážené náplně směsi eliminují kolísání hmotnosti vsázky u zdroje. V kombinaci s konzistencí procesu zajišťovanou naprogramovaným řízením lisovacího cyklu tato automatizace snižuje odpad materiálu ze šrotu a přepracování na zlomek toho, co je typické pro ruční operace. Pro materiál tak nákladný, jako je vysoce výkonná třecí směs, představuje toto snížení odpadu významnou přímou úsporu nákladů, která významně přispívá k ekonomice investic do automatizovaného lisu na brzdové čelisti.

Integrace se systémy sledování kvality a sledovatelnosti

Automatizované stroje na lisování bot pro vlakové brzdy generují procesní data, křivky hydraulického tlaku, teplotní protokoly, záznamy o době cyklu a upozornění na odchylky pro každý vyrobený díl. Tato data mohou být automaticky zachycena a propojena s identifikací dílu pomocí čárových kódů nebo systémů RFID, čímž se vytvoří kompletní záznam o sledovatelnosti, který spojuje každou hotovou brzdovou čelist se specifickými parametry procesu, za kterých byla vyrobena. Tato schopnost sledovatelnosti je stále více vyžadována standardy kvality železničního průmyslu a koncovými zákazníky, kteří potřebují důvěru ve výrobní proces za komponenty kritickými pro bezpečnost.

Ningbo Delidong Machinery Technology Co., Ltd. je profesionální čínský výrobce lisů na brzdové čelisti v Číně s rozsáhlými technickými schopnostmi v oblasti automatizovaných lisovacích systémů pro výrobu komponentů železničních brzd. Společnost je držitelem několika patentů na vynálezy a užitné vzory a byla uznána jako národní certifikace High-Tech Enterprise, která odrážejí hloubku inženýrských investic za její produktovou řadou automatických lisů na brzdové čelisti. Stroje společnosti Delidong obsahují pokročilé řízení PLC, monitorování procesů v reálném čase a systémy pro záznam dat, které podporují požadavky zákazníků železničního průmyslu na sledovatelnost kvality.

Robotická integrace a plná automatizace výrobních buněk

Nejpokročilejší instalace automatizovaných lisů na brzdové čelisti integrují samotný lis do kompletní výrobní buňky s robotickou manipulací s materiálem, automatizovaným nakládáním směsi z hromadného skladování, robotickým nakládáním a vykládáním forem, kontrolou rozměrů v průběhu procesu a automatizovaným tříděním vyhovujících a neshodných dílů. Tyto plně automatizované buňky pracují nepřetržitě s minimálními zásahy operátora, maximalizují produktivní dobu lisování a eliminují mzdové náklady a variabilitu spojenou s ručními manipulačními operacemi.

Plná automatizace také umožňuje konzistentní provoz ve více směnách bez kolísání výkonu, ke kterému dochází u operátorů s různou úrovní dovedností a zkušeností. Ve velkoobjemových výrobních prostředích, kde lze očekávat, že stroj na lisování čelistí s jedním vlakem vyrobí tisíce dílů za směnu, se výhody konzistence plné automatizace promítají přímo do nižší míry defektů, vyšší výtěžnosti a nižších celkových nákladů na díl, než jaké může dosáhnout jakákoli úroveň ručního ovládání.

Dlouhodobá účinnost: Údržba, provozuschopnost a životnost zařízení

Automatizované lisy na brzdové čelisti jsou obvykle navrženy se systémy prediktivní a preventivní údržby, které monitorují hydraulický tlak klíčových součástí, teplotu oleje, stav těsnění válců, mazání vodícího sloupku a výkon elektrického systému a upozorňují personál údržby na vznikající problémy dříve, než způsobí neplánované odstávky. Tato schopnost monitorování stavu transformuje údržbu z reaktivní činnosti na proaktivní, což má velký dopad na dostupnost zařízení a spolehlivost výrobního plánu.

Jako profesionál Továrna na lis na brzdové čelisti vlaku Delidong Machinery sloužící na domácím i mezinárodním trhu poskytuje komplexní poprodejní podporu včetně instalace, školení operátorů, programů preventivní údržby a dostupnosti náhradních dílů, což zákazníkům zajišťuje, že si mohou udržet výhody efektivity svých automatizovaných zařízení po celou dobu jejich provozní životnosti. Závazek společnosti k technické podpoře, podpořený její silnou pověstí v oboru a dlouhodobými partnerstvími s hlavními výrobci brzdových komponentů, z ní dělá spolehlivého partnera pro výrobce železničních komponentů, kteří investují do automatizované lisovací technologie. Neustálé zlepšování prostřednictvím integrace nejnovějších globálních konstrukčních konceptů zajišťuje, že lisy na brzdové čelisti společnosti Delidong si udrží vysoký výkon a stabilitu po celá léta náročných výrobních služeb.
