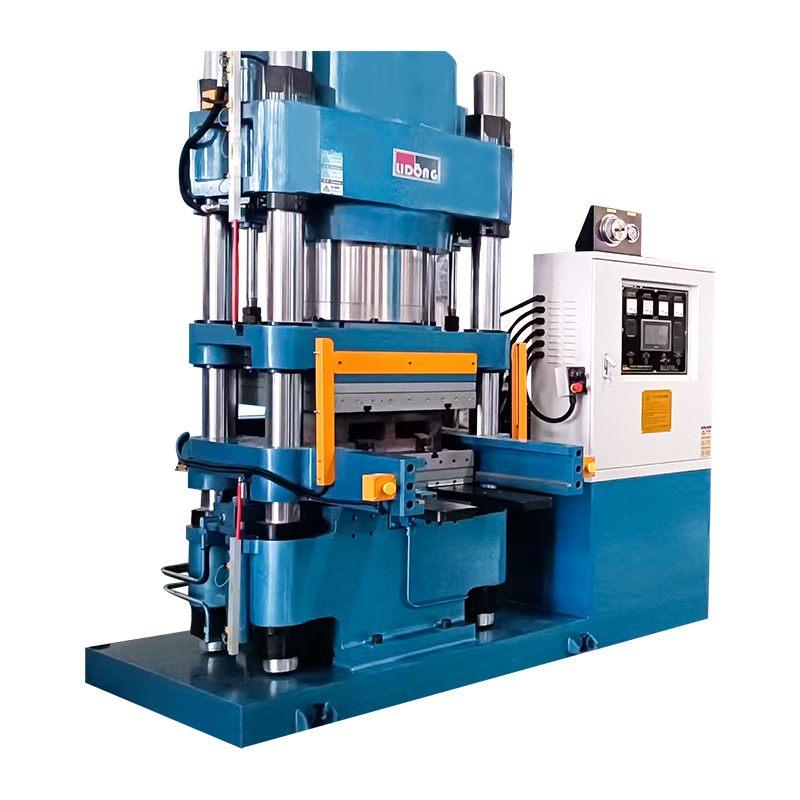

Předlisovací tvářecí stroj

Vzduchové kapsy patří k nejškodlivějším defektům, které mohou na brzdové destičce existovat. Tyto vnitřní dutiny, které jsou z povrchu neviditelné a přesto hluboce souvisí s výkonem, představují nespojitosti ve struktuře třecího materiálu, které působí jako body koncentrace napětí při opakovaném tlakovém a tepelném zatížení při brzdění. Brzdová destička obsahující vzduchové kapsy bude vystavena zrychlené iniciaci trhlin z těchto slabých míst, nerovnoměrnému opotřebení, protože dutiny se progresivně bortí pod zatížením, a potenciálně katastrofické delaminaci při brzdění s vysokou energií. The předlisovací tvářecí stroj je výrobní zařízení speciálně navržené tak, aby eliminovalo vzduchové kapsy dříve, než se mohou zabudovat do konečné vytvrzené struktury, což z něj činí základní vstupní bránu kvality v jakémkoli procesu výroby vysoce výkonných brzdových destiček.

Základní příčina tvorby vzduchových kapes při výrobě brzdových destiček spočívá v povaze samotné směsi třecího materiálu. Typická směs brzdových destiček je suchá směs mnoha složek vyztužujících vlákna, kovové prášky, keramické částice, maziva a pojivo z termosetové pryskyřice v práškové nebo granulované formě. Když se tato sypká směs naplní do dutiny formy, obsahuje velmi vysoký podíl mezičásticových dutin vyplněných vzduchem. V nekontrolovaném procesu musí tento vzduch unikat během fáze vytvrzování lisováním za horka, ale v tomto okamžiku stoupající teplota snížila viskozitu pryskyřice a iniciovala zesítění, takže je stále obtížnější pro zachycený vzduch migrovat do odvzdušňovacího systému formy, než materiál kolem ní ztuhne. Předlisovací tvářecí stroj řeší tento problém u jeho zdroje aplikací řízeného hydraulického tlaku na směs při teplotě okolí, než začne jakékoli měknutí nebo vytvrzování pryskyřice, čímž se vytvoří podmínky pro úplné, systematické vytlačení vzduchu ze struktury materiálu.

Fyzika vytlačování vzduchu pod řízeným tlakem

Mechanismus, kterým předlisovací formovací stroj vytlačuje vzduch z náplně směsi třecího materiálu, zahrnuje pečlivou rovnováhu mezi rychlostí lisování, aplikovaným tlakem a kapacitou odvzdušnění formy. Když se lisovací deska začne zavírat na směsi naplněné formou, počáteční tlak způsobí, že se volné částice přeskupí a zhustí. Jak postupuje balení a zvyšuje se kontakt mezi částicemi, zbývající vzduch je tlačen do sítě postupně se zužujících cest mezi kontakty částic. Aby tento vzduch unikal, než aby se zachytil, musí být současně splněny dvě podmínky: rychlost lisování musí být dostatečně pomalá, aby vzduch mohl migrovat zužujícími se mezičásticovými cestami rychleji, než se cesty uzavírají pod postupujícím tlakem, a ventilační systém formy musí poskytovat dostatečnou otevřenou plochu a kapacitu průtoku, aby se přizpůsobil objemu vytlačovaného vzduchu.

Předlisovací tvářecí stroj navržený pro účinnou eliminaci vzduchu využívá programovatelné řízení rychlosti lisování, které je obvykle realizováno prostřednictvím servohydraulického systému nebo proporcionálního hydraulického okruhu řízeného ventilem, který umožňuje technikovi lisu definovat vícefázový profil přiblížení. Počáteční fáze pomalého zavírání umožňuje, aby se směs začala usazovat a vzduch začal migrovat směrem k otvorům formy před tím, než je aplikován významný konsolidační tlak. Následná fáze řízeného nárůstu tlaku pokračuje ve vytlačování vzduchu, zatímco se postupně zvyšuje konsolidace. Teprve v konečné fázi je aplikován plný lisovací tlak, v tomto okamžiku je materiál již v podstatě odvzdušněn a zbývající uzavření dutiny je spíše přímou konsolidací než soutěží mezi zvýšením tlaku a migrací vzduchu.

Design odvzdušňování forem v předlisovacích tvářecích strojích

Forma používaná v předlisovacím tvářecím stroji hraje aktivní roli v procesu odstraňování vzduchu díky své odvzdušňovací konstrukci. Na rozdíl od forem pro lisování za tepla, kde musí být odvětrávání vyváženo proti riziku vzplanutí pryskyřice při zvýšené teplotě, mohou být předlisovací formy navrženy s velkorysejším odvzdušňováním, protože studená směs nemá tendenci protékat odvzdušňovacími mezerami, než se dostatečně zpevní. To umožňuje konstruktérům předlisovacích forem optimalizovat geometrii odvzdušňovacích kanálů speciálně pro výkon vytlačování vzduchu, umístěním odvzdušňovacích otvorů v místech posledního vyplnění dutiny formy, tedy v oblastech, kde je nejpravděpodobnější zachycení vzduchu, když se směs konsoliduje od bodu počátečního kontaktu desky směrem ven.

Kombinace optimalizovaných profilů rychlosti lisování a dobře navrženého odvzdušnění forem je to, co dělá předlisovací formovací stroj skutečně účinným při odstraňování vzduchových kapes, spíše než při pouhém zhutňování směsi vzduchem, který je v ní stále částečně zachycen. Výrobci, kteří investují do obou aspektů programovatelného řízení procesu ve stroji a inženýrského odvětrávání ve formovacích nástrojích, dosahují předlisovaných výlisků s minimální zbytkovou pórovitostí, což je základem pro bezvadné vytvrzené brzdové destičky z následující fáze lisování za tepla.

Kvantifikace odstranění vzduchové kapsy: Před a po předběžném lisování

Efektivitu předlisování při odstraňování vzduchových kapes lze kvantifikovat měřením hustoty předlisovaného výlisku ve srovnání s teoretickou hustotou plně zpevněného materiálu. Dobře optimalizovaná operace předlisovacího tvářecího stroje dosahuje kompaktních hustot v rozsahu 85 až 95 procent teoretické hustoty ve srovnání s 50 až 65 procenty teoretické hustoty, která je typická pro volně nabitou směs před lisováním. Toto zvýšení hustoty představuje fyzikální odstranění většiny objemu vzduchu, který byl původně přítomen ve složeném plnicím vzduchu, který by jinak musel uniknout během cyklu vytvrzování lisováním za tepla za podmínek mnohem méně příznivých pro jeho vypuzení.

Výběr správného předlisovacího tvářecího stroje pro konkrétní aplikaci výroby brzdových destiček vyžaduje systematické hodnocení technických specifikací stroje s ohledem na požadavky vyráběného produktu a výrobního prostředí, ve kterém bude pracovat. Předlisovací tvářecí stroj, který je správně specifikován pro danou aplikaci, bude poskytovat konzistentní kvalitu předlisku v dlouhých výrobních sériích s minimálními zásahy do údržby; ten, který je nesprávně specifikován buď jako nedostatečná kapacita pro požadavky na výrobu, nebo nadměrně specifikovaný pro složitost produktu, způsobí neustálé problémy s řízením procesů, které ovlivňují kvalitu i produktivitu.

Lisovací síla a velikost desky: Kapacita stroje odpovídá požadavkům formy

Nejzákladnější parametry specifikace předlisovacího tvářecího stroje jsou jeho maximální lisovací síla a aktivní plocha desky, která je k dispozici pro montáž formy. Tyto dva parametry společně určují maximální lisovací tlak, který může stroj aplikovat na povrch směsi, vypočítaný jako lisovací síla dělená plochou dutiny formy a rozsahem velikostí formy, které může pojmout. Pro předlisování brzdových destiček se typické cílové lisovací tlaky pohybují od 30 do 150 megapascalů v závislosti na složení směsi a specifikaci destičky, přičemž vyšší tlaky jsou vyžadovány pro hustší, konsolidovanější předlisky a pro směsi s vyšším podílem tvrdých, nestlačitelných částic.

Při výběru předlisovacího tvářecího stroje zajistěte, aby jmenovitá lisovací síla poskytovala adekvátní tlak pro cílovou hustotu předlisku v celém rozsahu velikostí forem používaných ve výrobě, s bezpečnostní rezervou, která zohledňuje postupnou ztrátu hydraulické účinnosti v důsledku opotřebení těsnění a součástí během životnosti stroje. Vícedutinové formy, které lisují několik předlisků brzdových destiček současně, aby se maximalizovala průchodnost, vyžadují proporcionálně vyšší celkovou lisovací sílu než jednodutinové formy a specifikace stroje musí zohledňovat celkovou plochu čela formy u největší konfigurace s více dutinami používané ve výrobě.

Typ hydraulického systému: Konvenční vs. Servo-hydraulický

Typ hydraulického systému je jednou z nejdůležitějších voleb při výběru předlisovacího tvářecího stroje. Konvenční hydraulické systémy používají čerpadla s pevným objemem se zapínáním/vypínáním nebo proporcionálními směrovými regulačními ventily, které jsou spolehlivé a relativně snadno se udržují, ale nabízejí omezenou přesnost v řízení rychlosti lisování a profilu tlaku. Servohydraulické systémy využívají čerpadla s proměnným objemem poháněná servomotory, řízená zpětnou vazbou ze snímačů polohy a tlaku, nabízejí výrazně vyšší přesnost při provádění naprogramovaných lisovacích profilů, lepší energetickou účinnost a rychlejší odezvu na odchylky procesu.

Pro vysoce kvalitní výrobu brzdových destiček, kde předlisovací tvářecí stroj musí důsledně provádět přesné profily pomalého zavírání a nárůstu tlaku potřebné pro účinné odstranění vzduchu a rovnoměrnou hustotu, poskytují servohydraulické systémy významnou výkonnostní výhodu oproti konvenčním hydraulickým konstrukcím. Investiční prémie za servohydraulickou technologii se obvykle vrátí prostřednictvím snížení zmetkovitosti, zlepšené konzistence předlisku a nižší spotřeby energie po celou dobu životnosti stroje.

Kritéria pro výběr předlisovacího tvářecího stroje: Srovnávací tabulka

Následující tabulka shrnuje klíčové parametry specifikace pro výběr předlisovacího tvářecího stroje s návodem na vhodnou úroveň specifikace pro různé požadavky výroby.

Úroveň automatizace a integrace s výrobní linkou

Vhodná úroveň automatizace v předlisovacím tvářecím stroji závisí na objemu výroby, počtu různých specifikací podložky ve výrobě a stupni integrace s přípravou směsi a následnými operacemi lisování za tepla. Při nižších objemech výroby může stačit ručně ovládaný předlisovací tvářecí stroj se základním řízením PLC. Při vyšších objemech poloautomatické nebo plně automatizované předlisovací tvářecí stroje s automatickým dávkováním směsi, robotickým nakládáním a vykládáním forem a integrací dopravníků s navazujícím zařízením výrazně zlepšují průchodnost a snižují mzdové náklady a variabilitu spojenou s ruční obsluhou.

Ningbo Delidong Machinery Technology Co., Ltd. , uznávaný jako profesionální Výrobci předlisovacích tvářecích strojů v průmyslu zařízení na výrobu třecích materiálů nabízí předlisovací tvářecí stroje v celém rozsahu úrovní automatizace od základních ručně asistovaných strojů vhodných pro menší provozy až po plně automatizované buňky s robotickou integrací určené pro velkoobjemová výrobní prostředí s mnoha specifikacemi. Rozsáhlé portfolio patentů společnosti a její status National High-Tech Enterprise odráží hloubku inženýrských investic aplikovaných jak na mechanický design, tak na automatizační systémy řady předlisovacích tvářecích strojů.

Fáze předlisování výroby brzdových destiček není samoúčelná, je to přípravná fáze, jejímž primárním účelem je vytvoření optimálních výchozích podmínek pro finální proces vytvrzování lisováním za tepla, který následuje. Pochopení toho, jak přesně se předlisovaný výlisek liší od sypké směsi a proč tyto rozdíly tak hluboce záleží na kvalitě konečného vytvrzeného produktu, odhaluje skutečnou hodnotu předlisovacího tvářecího stroje ve vysoce kvalitním procesu výroby brzdových destiček.

Rozměrová stabilita a přesnost plnění formy

Jednou z nejpraktičtějších výhod předlisování je to, že výsledný výlisek je rozměrově stabilní, manipulovatelný předmět spíše než sypká prášková náplň. S předlisovaným výliskem brzdové destičky lze manipulovat, přenášet, orientovat a vkládat do formy pro lisování za tepla jako samostatnou součást s definovaným tvarem, který odpovídá geometrii dutiny formy. Tato manipulovatelnost umožňuje přesné, konzistentní plnění formy, které je nemožné u sypkého prášku, výlisek může být umístěn přesně ve formě, což zajišťuje, že všechny oblasti dutiny formy jsou stejně dobře nabité a že jakékoli asymetrické prvky geometrie podložky jsou správně orientovány vzhledem k formě.

Přesné plnění formy zase podporuje rovnoměrnou hustotu ve finálně vytvrzené podložce. Když je forma pro lisování za tepla naplněna předlisovaným kompaktem, který přesně pasuje do dutiny, lis za tepla jednoduše potřebuje použít konečný konsolidační tlak a teplo pro vytvrzení, nemusí současně řídit tok směsi potřebné k vyplnění sypké práškové náplně. Toto zjednodušení úlohy lisování za tepla umožňuje, aby byl cyklus lisování za tepla optimalizován specificky pro vytvrzování spíše než pro současnou konsolidaci a vytvrzování, čímž se získá rovnoměrněji vytvrzená podložka s konzistentnějšími mechanickými vlastnostmi po celé ploše.

Vylepšená přilnavost na materiálových rozhraních

Mnoho konstrukcí brzdových destiček zahrnuje ocelovou opěrnou desku spojenou s blokem třecího materiálu, s adhezivní vrstvou nanesenou na povrch opěrné desky před lisováním. Při přímém lisování za horka ze sypké směsi je dosažení pevného, ​​rovnoměrného adhezivního spojení mezi třecím materiálem a nosnou deskou náročné, protože směs musí téci a konsolidovat se proti adhezivnímu povrchu současně s procesem vytvrzování, což vytváří konkurenci mezi tokem, adhezí a vytvrzováním, které je obtížné optimalizovat současně.

Předlisování tuto výzvu transformuje. Předlisovaný výlisek umístěný proti lepidlem potažené nosné desce ve formě pro lisování za tepla představuje konsolidovaný, plochý povrch s dobrým potenciálem mechanického vzájemného spojení s lepicí vrstvou. Za podmínek lisování za tepla vede kombinace tepla a konečného konsolidačního tlaku k těsnému kontaktu mezi kompaktním povrchem a lepidlem, s úplným smáčením vrstvy lepidla po celé ploše lepení, než vytvrzení pryskyřice uzamkne geometrii lepidla na místě. Pevnost a stejnoměrnost spojení dosažená tímto procesem trvale překračuje to, co je dosažitelné přímým lisováním za tepla ze sypké směsi, což vede k brzdovým destičkám s nižším rizikem delaminace a delší efektivní životností.

Optimalizace cyklu lisování za tepla prostřednictvím přípravy před lisováním

Cyklus vytvrzování lisováním za tepla je energeticky nejnáročnější a časově nejnáročnější krok při výrobě brzdových destiček, minimalizace doby trvání a zároveň maximalizace kvality vytvrzeného produktu je jednou z nejdůležitějších příležitostí k optimalizaci procesu, kterou mají výrobci brzdových destiček k dispozici. Předlisovací formovací stroj přímo přispívá k této optimalizaci tím, že posílá předem zpevněný kompakt bez vzduchu do lisu za tepla spíše než sypkou dávku prášku, což umožňuje cyklu lisování za tepla soustředit svou tepelnou a mechanickou energii na vytvrzování spíše než na úkoly zhutňování a odvzdušňování, které předlisovací formovací stroj již dokončil.

V praxi to znamená, že cyklus lisování za tepla u předlisovaných výlisků může být typicky kratší než u přímo nabité sypké hmoty, protože výlisek dosáhne cílové hustoty a stavu povrchu při nižším celkovém energetickém vstupu než sypká vsázka a může použít přesněji optimalizovaný teplotní profil, protože procesní inženýr není nucen dělat kompromisy mezi teplotou potřebnou pro dobrý tok směsi a teplotou vhodnou pro řízené vytvrzování. Výsledkem je kvalitnější vytvrzený produkt vyrobený za kratší dobu s nižší spotřebou energie na jednotku: kombinace, která současně zlepšuje kvalitu produktu i ekonomiku výroby.

Strukturální integrita a konzistence výkonu v konečném produktu

Zlepšení strukturální integrity, která vyplývají z předlisovací přípravy, se přímo promítají do výkonnostních charakteristik hotové brzdové destičky v provozu. Vyšší a rovnoměrnější hustota, dosažená systematickou eliminací vzduchu a řízenou konsolidací předlisovacího tvářecího stroje, vytváří mikrostrukturu třecího materiálu s konzistentnější lokální tvrdostí, rovnoměrnějším rozložením výztužných vláken a modifikátorů tření a lepší odolností vůči iniciaci a šíření únavových trhlin při cyklickém brzdění.

Konzistence výkonu, stabilita koeficientu tření, rychlosti opotřebení a hlučnosti v rámci výrobní šarže a po celou dobu životnosti jednotlivých destiček je jedním z komerčně nejdůležitějších atributů kvality jakéhokoli produktu brzdových destiček. Koncoví zákazníci v automobilových, užitkových a železničních aplikacích požadují brzdové destičky, které se chovají předvídatelně, opotřebovávají se známou rychlostí a udržují si své výkonnostní charakteristiky až do konce své životnosti. Příspěvek předlisovacího tvářecího stroje k mikrostrukturální stejnoměrnosti je klíčovým faktorem této konzistence výkonu, a proto se fáze předlisování stala standardní praxí v každé technicky náročné operaci výroby brzdových destiček.

Jako profesionál Továrna na předlisovací tvářecí stroje Ningbo Delidong Machinery Technology Co., Ltd., která dodává výrobcům brzdových komponentů na domácí i mezinárodní trhy, navrhuje každý stroj s ohledem na celý kontext výrobního procesu, nejen na izolovaný krok předlisování. Členství v Radě společnosti v China Friction Material Association a její dlouhodobá partnerství s hlavními výrobci brzdových destiček odrážejí hluboké porozumění tomu, jak se výkon předlisovacích tvářecích strojů propojuje s kvalitou finálního produktu v reálném výrobním prostředí. Díky profesionální poprodejní podpoře včetně instalace, uvedení do provozu, školení operátorů a průběžné technické pomoci společnost Delidong Machinery zajišťuje, aby zákazníci využili plné kvality a efektivity předlisování po celou dobu provozní životnosti jejich zařízení.
