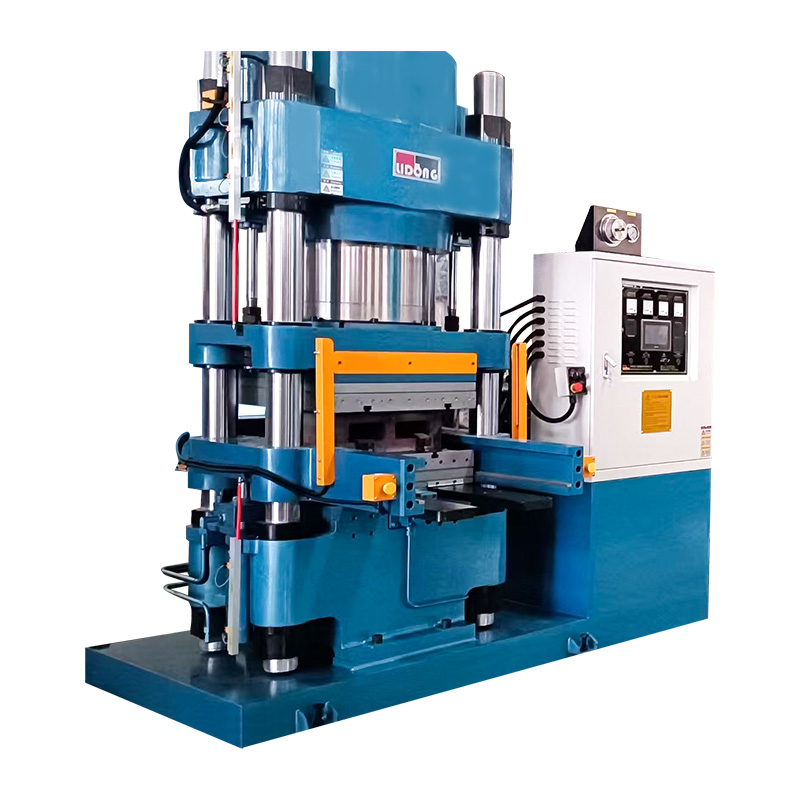

Tvarovací stroj za studena

Ve výrobním procesu třecích brzdových destiček zaujímá tváření lisováním za studena kritickou mezipolohu mezi přípravou suroviny a konečným vytvrzením lisováním za tepla. A lis na tváření za studena je specializované zařízení navržené pro lisování sypké směsi třecího materiálu do koherentního, rozměrově stabilního předlisku pod řízeným hydraulickým tlakem při teplotě okolí nebo blízké teplotě okolí bez zvýšeného tepla, které pohání vytvrzování termosetové pryskyřice v konečné fázi lisování za tepla. Pochopení toho, co dělá lis na tváření za studena a proč je tento mezikrok tak cenný při výrobě vysoce kvalitních brzdových destiček, je výchozím bodem pro ocenění jeho role v celkovém výrobním procesu.

Sloučenina třecího materiálu používaná při výrobě brzdových destiček je komplexní směs výztužných vláken, modifikátorů tření, maziv, abraziv a pojiv z termosetové pryskyřice obvykle v práškové nebo granulované formě po smíchání. V tomto sypkém stavu má směs špatnou rozměrovou stálost a vysoce proměnlivou místní hustotu, takže není vhodná pro přímé plnění do formy pro lisování za tepla bez předběžného zpevnění. Přímé plnění sypké směsi do formy lisované za tepla může mít za následek nerovnoměrné plnění, zachycení vzduchu a tlakové gradienty během cyklu lisování za tepla, které způsobují změny hustoty ve vytvrzené podložce. Stroj pro tváření lisováním za studena řeší tento problém předběžnou konsolidací směsi do stabilního předlisku před tím, než vstoupí do lisu za tepla, čímž se vytvoří podmínky pro rovnoměrnou hustotu a vytvrzení bez defektů v konečné fázi.

Cyklus tváření lisováním za studena: Krok za krokem

Provozní cyklus a lis na tváření za studena začíná řízeným nakládáním přesně odvážené náplně směsi třecího materiálu do dutiny formy. Přesnost hmotnosti vsázky v této fázi je kritickou změnou hmotnosti náplně, která se přímo promítá do změn tloušťky a hustoty v hotovém předlisku, které se pak přenášejí přes fázi vytvrzování lisováním za tepla do hotové brzdové destičky. Kvalitní stroje na tváření lisováním za studena používají automatizované systémy vážení a dávkování, které dodávají náplně směsi v rámci přísných hmotnostních tolerancí, čímž se eliminuje variabilita, kterou přináší ruční vkládání.

Jakmile je forma naplněna, stroj pro tváření za studena uzavře lisovací desku na formu řízenou rychlostí, přičemž na povrch směsi postupně vyvíjí hydraulický tlak. Během počáteční fáze lisování se volné částice směsi přeskupí a sbalí, protože mezičásticové dutiny jsou eliminovány. Vzduchu zachycenému ve směsi musí být během této fáze umožněno uniknout ventilačním systémem formy příliš rychle, uzávěr lisu zachytí vzduch uvnitř výlisku, čímž se vytvoří defekty poréznosti, které přežijí fázi vytvrzování lisováním za tepla a projeví se jako slabá místa v hotové brzdové destičce.

Jak lisování pokračuje a mezičásticové dutiny se uzavírají, tlak potřebný k dosažení dalšího zhuštění rychle roste. Stroj pro tváření lisováním za studena aplikuje definovaný maximální tlak typicky v rozmezí 50 až 200 megapascalů v závislosti na složení směsi a specifikaci polštářku a udržuje tento tlak po řízenou dobu setrvání, která umožňuje částicím směsi plně konsolidovat. Na konci doby prodlevy se lis uvolní řízenou rychlostí dekomprese a vytvořený předlisek je vyhozen z formy, připraven k přenosu do fáze vytvrzování lisem za tepla. Celý cyklus tváření lisováním za studena se obvykle dokončí za 15 až 60 sekund na dutinu, což z něj činí vysoce výkonnou operaci, kterou lze přizpůsobit kapacitě několika navazujících jednotek lisování za tepla.

Klíčové součásti tvářecího stroje za studena

Mezi hlavní funkční součásti stroje pro tváření za studena patří hydraulická pohonná jednotka, sestava rámu lisu a desky, systém formy a vyhazování, řídicí systém a rozhraní pro nakládání a dávkování směsi. Hydraulická pohonná jednotka generuje řízený tlak, který pohání lisovací operaci, a její specifikace maximálního tlaku, průtoku, typu regulačního ventilu a chladicího systému určují schopnost stroje provádět přesné profily tlaku v řadě velikostí forem a typů směsí.

Rám lisu musí poskytovat konstrukční tuhost nezbytnou pro přenos plné jmenovité hydraulické síly do formy bez vychýlení, přičemž je zachována rovnoběžnost desek během lisovacího zdvihu. Konstrukce a přesnost vodicích sloupků, stejně jako u všech aplikací lisovacích strojů, je zásadní pro dosažení konzistence vyrovnání desky, kterou vyžaduje jednotná hustota předlisku. Systém vyhazování formy, který na konci lisovacího cyklu vytlačí vytvořený předlisek z dutiny formy, aniž by došlo k poškození jeho povrchu nebo hran, musí být navržen pro specifickou geometrii předlisku a vlastnosti zpracovávaného materiálu, protože předlisky v této fázi procesu jsou mechanicky křehké a snadno se poškodí nadměrnou vyhazovací silou nebo nesprávně nastavenými vyhazovacími kolíky.

Lisování za studena vs. přímé lisování za tepla: Když tvarování za studena přidává hodnotu

Ne všechny výrobní procesy brzdových destiček zahrnují speciální krok tváření lisováním za studena, někteří výrobci lisují sypkou směs přímo do formy pro lisování za tepla v jednostupňové operaci. Pochopení toho, kdy lisování za studena přidává dostatečnou hodnotu k ospravedlnění dodatečného procesního kroku a investic do zařízení, je důležitým hlediskem pro výrobní inženýry, kteří navrhují nebo optimalizují výrobní linku brzdových destiček. Tváření lisováním za studena přináší největší hodnotu v aplikacích, kde má směs třecího materiálu špatné tokové vlastnosti, které zabraňují rovnoměrnému plnění formy při přímém zatížení lisem za tepla, kde je geometrie brzdových destiček složitá s výraznými změnami tloušťky nebo hlubokými vybráními, které vytvářejí rozdílné plnění, kde jsou objemy výroby dostatečně vysoké, aby výhoda prosazení předtvarovaných vsázek rychleji vkládala do forem pro lisování za tepla a kde je vyžadována nejvyšší možná stejnoměrná specifická hustota procesu, nebo kde je vyžadována nejvyšší možná rovnoměrná hustota. Pro vysoce kvalitní výrobu brzdových destiček pro automobily, užitková vozidla a železniční brzdy platí všechny tyto podmínky, což vysvětluje široké přijetí lisů pro tváření za studena v předních výrobních provozech tohoto odvětví.

Rovnoměrná distribuce materiálu, rovnoměrné uspořádání všech složek směsi v celém objemu tvářeného předlisku, s konzistentní místní hustotou a složením v každém bodě je primárním výsledkem kvality, který musí lis pro tváření za studena poskytnout. Dosažení skutečné jednotnosti vyžaduje pečlivé řízení celého procesu od přípravy směsi přes plnění formy, lisování a vyhazování, přičemž konstrukční prvky stroje spolupracují na vytvoření podmínek, které podporují rovnoměrnou distribuci v každé fázi.

Design forem a jeho příspěvek k uniformitě distribuce

Forma používaná ve formovacím stroji za studena není pasivní nádoba její konstrukce aktivně ovlivňuje distribuci hmoty při lisování. Geometrie dutiny formy musí být navržena tak, aby směs vyplnila všechny oblasti rovnoměrně, když se lis zavírá, aniž by se vytvářely preferenční dráhy toku, které koncentrují směs v určitých oblastech, zatímco ostatní ponechávají relativně řídké. U geometrií brzdových destiček se zkosením, štěrbinami nebo připevňovacími prvky musí konstrukce formy zohledňovat způsob, jakým směs obtéká tyto prvky při lisovacím zatížení, a zajistit, aby tlak byl přenášen rovnoměrně na všechny povrchy.

Pro rovnoměrnost distribuce je stejně důležité odvětrání plísní. Když se lis zavírá a mezičásticové dutiny se hroutí, vzduch musí mít možnost rychle a rovnoměrně unikat odvzdušňovacím systémem formy. Nedostatečné odvětrávání způsobuje protitlak, který odolává konsolidaci směsi ve špatně větraných oblastech, což vytváří místní nedostatky v hustotě. Kvalitní formovací stroje pro lisování za studena obsahují pečlivě navržené odvzdušňovací kanály nebo slinuté odvzdušňovací vložky, které umožňují volný únik vzduchu během lisování, aniž by dovolovaly vytlačování směsi z dutiny formy.

Řízená rychlost lisování a její vliv na tok směsi

Rychlost, kterou lisovací stroj za studena vyvíjí tlak na směs, má přímý a významný vliv na to, jak rovnoměrně se směs rozděluje ve formě. Pokud se lis zavírá příliš rychle, směs nemá čas vytéct, aby zaplnila vzdálené oblasti dutiny formy před zahájením konsolidace, což má za následek gradienty hustoty mezi dobře vyplněnými centrálními oblastmi a řídce vyplněnými okrajovými oblastmi. Rychlé lisování také zachycuje vzduch uvnitř výlisku předtím, než může uniknout ventilačním systémem, čímž se vytváří poréznost, která přetrvává během fáze vytvrzování lisováním za tepla.

A lis na tváření za studena s programovatelným řízením rychlosti lisování umožňuje technikovi lisu definovat vícefázový profil lisování: pomalou počáteční fázi přibližování, která umožňuje, aby se směs začala distribuovat pod mírným tlakem, řízenou mezifázi, která pokračuje v distribuci a zároveň iniciuje konsolidaci, a konečnou vysokotlakou fázi, která dosahuje cílové hustoty předlisku. Tento profilový přístup k řízení rychlosti lisování je jedním z nejúčinnějších nástrojů pro dosažení rovnoměrné distribuce v široké škále směsí a geometrií forem.

Jednotné rozdělení výkonových faktorů: Srovnávací tabulka

Následující tabulka shrnuje klíčové faktory ovlivňující rovnoměrnost distribuce materiálu při operacích tvářecích strojů lisováním za studena, identifikuje mechanismus každého efektu a konstrukční nebo procesní vlastnosti, které jej řeší.

Role přípravy sloučenin při podpoře uniformity distribuce

Rovnoměrná distribuce materiálu na výstupu tvářecího stroje za studena začíná ve fázi přípravy směsi. Směs třecího materiálu, která byla stejnoměrně namíchaná, se všemi složkami rovnoměrně distribuovanými v celé dávce, poskytuje výchozí podmínky, které umožňují, aby stroj pro tváření lisováním za studena poskytoval jednotnou kvalitu předlisku. Směs se segregací, kde se těžší částice usadily od lehčích během skladování nebo manipulace, vytvoří předlisky s variacemi složení, které ovlivňují vlastnosti tření a opotřebení bez ohledu na to, jak dobře je lisovací operace provedena. Stroj pro tváření lisováním za studena proto pracuje nejúčinněji jako součást kompletního procesního systému, ve kterém jsou postupy přípravy směsi a manipulace navrženy tak, aby byla zachována stejnoměrnost směsi až do bodu plnění formy.

Otázka, proč lisování při nízké teplotě na rozdíl od přímého lisování směsi za tepla v jediném vysokoteplotním kroku vytváří pevnější a spolehlivější brzdové destičky, je otázkou, která jde do srdce materiálové vědy termosetových třecích kompozitů. Odpověď zahrnuje způsob, jakým termosetové pryskyřičné systémy reagují na kombinovanou aplikaci tepla a tlaku, a specifické výhody, které oddělení těchto dvou procesních vstupů za použití tlaku nejprve při nízké teplotě a poté aplikace tepla během následné vyhrazené fáze vytvrzování zajišťuje dosažení nejvyšší možné hustoty a strukturální integrity v hotové podložce.

Chování termosetové pryskyřice při nízké vs. vysoké teplotě

Termosetové pryskyřice pojivové systémy používané prakticky ve všech vysoce výkonných směsích brzdových destiček podléhají charakteristické viskozitě-teplotnímu chování, které je zásadní pro pochopení, proč je výhodné lisování při nízké teplotě. Při pokojové teplotě je většina termosetových pryskyřic pevná nebo polotuhá, s vysokou viskozitou, která zabraňuje značnému roztékání. Jak se teplota zvyšuje, pryskyřice prochází fází měknutí, kde viskozita klesá a pryskyřice se stává dostatečně tekutou, aby smáčela povrchy výztužných vláken a částic plniva a tekla pod tlakem. Při vyšších teplotách začíná síťovací reakce a pryskyřice se nevratně přeměňuje z viskózní kapaliny na tuhou termosetovou pevnou látku.

V jednostupňovém procesu přímého lisování za tepla se směs vloží do vyhřívané formy, kde se současně lisuje a vytvrzuje. Problém s tímto přístupem je, že pryskyřice začíná vytvrzovat dříve, než měla sloučenina příležitost plně zpevnit a dosáhnout maximální hustoty pod tlakem. Jakmile započalo vytvrzování, zvyšující se viskozita pryskyřice odolává toku potřebnému pro úplné zhuštění a jakékoli dutiny nebo zóny s nízkou hustotou přítomné na začátku vytvrzování se uzamknou ve struktuře hotového polštářku. Stroj pro tváření lisováním za studena se tomuto problému vyhýbá zpevněním směsi na maximální hustotu předtím, než dojde k jakémukoli vytvrzování, což zajišťuje, že fáze vytvrzování lisováním za horka začíná s plně hustým předliskem bez dutin spíše než s uvolněnou, částečně konsolidovanou vsázkou.

Redukce defektů prostřednictvím předběžné konsolidace

Defekty nejčastěji pozorované u brzdových destiček vyrobených bez kroku tváření lisováním za studena, pórovitost, delaminace, povrchové dutiny a vnitřní trhliny, všechny souvisí s neúplnou konsolidací během fáze lisování. Aplikací řízeného tlaku na směs při nízké teplotě ve formovacím stroji za studena před zahájením jakéhokoli vytvrzování jsou tyto vady řešeny u jejich zdroje. Pórovitost je eliminována, protože je k dispozici celá doba prodlevy cyklu lisování za studena pro vytlačení vzduchu a uzavření dutin bez konkurenčního účinku vytvrzování pryskyřice, které by zmrazilo dutiny na místě. Tendence k delaminaci je snížena, protože předlisek vstupuje do lisu za tepla jako koherentně spojený výlisek spíše než jako volná náplň, která musí být konsolidována a spojena současně.

Zlepšení pevnosti dosažené předkonsolidací lisováním za studena jsou měřitelná a významná. Brzdové destičky vyrobené lisováním za studena s následným vytvrzením lisováním za tepla trvale vykazují vyšší pevnost v tlaku, vyšší pevnost ve smyku na linii spojení třecího materiálu a nosné desky a zlepšenou odolnost proti praskání tepelnou únavou ve srovnání s ekvivalentními destičkami vyrobenými přímým lisováním za tepla. Tato vylepšení vlastností se přímo promítají do delší životnosti, konzistentnějšího brzdného výkonu po celou dobu životnosti destičky a nižšího rizika předčasného selhání v náročných aplikacích.

Optimalizované vytvrzování v následné fázi lisování za tepla

Když se plně zpevněný předlisek lisovaný za studena vloží do formy pro lisování za tepla, proces vytvrzování začíná z mnohem příznivějších výchozích podmínek, než je možné s sypkou směsí. Pryskyřice již byla uvedena do těsného kontaktu se všemi výztužnými vlákny a částicemi plniva během konsolidace lisováním za studena, takže při aplikaci tepla může pryskyřice okamžitě začít zesíťovat, aniž by bylo nutné nejprve smáčet dříve suché povrchy. To znamená, že cyklus lisování za tepla může být kratší a může využívat přesněji řízený teplotní profil optimalizovaný pro vytvrzování spíše než pro současné zpevňování a vytvrzování, což zase vytváří rovnoměrněji vytvrzenou podložku s konzistentnějšími mechanickými vlastnostmi.

Ningbo Delidong Machinery Technology Co., Ltd ., profesionál Výrobci tvářecích strojů za studena s rozsáhlými zkušenostmi se zařízeními na výrobu třecích materiálů navrhuje své tvářecí stroje za studena speciálně tak, aby optimalizovaly podmínky předkonsolidace, které umožňují tento vynikající výsledek vytvrzování lisováním za tepla. Inženýrská odbornost společnosti, podpořená četnými patenty na vynálezy a jejím statusem jako National High-Tech Enterprise, se odráží v přesném řízení tlaku, programovatelných lisovacích profilech a automatizovaných systémech plnění směsí začleněných do její produktové řady strojů pro tváření lisováním za studena.

Dlouhodobá pevnost a odolnost proti opotřebení: Výhoda lisování za studena

Zlepšení pevnosti dosažené tvářením lisováním za studena přesahují počáteční mechanické vlastnosti hotové podložky, ale také ovlivňují, jak se vlastnosti podložky vyvíjejí během její životnosti. Destička s vyšší počáteční hustotou a úplnějším, stejnoměrným vytvrzením pryskyřice je odolnější vůči únavě v tlaku, která se hromadí v brzdových destičkách opakovanými vysokoenergetickými brzdnými cykly. Hustší mikrostruktura bez dutin odolává mechanismům iniciace a šíření trhlin, které způsobují progresivní ztrátu pevnosti v provozu, a zachovává strukturální integritu podložky po delší část její celkové životnosti.

Odolnost proti opotřebení těží podobně ze zlepšené mikrostruktury dosažené lisováním za studena. Vyšší hustota znamená, že třecí plocha představuje více materiálu na jednotku plochy pro brzdné rozhraní, což snižuje míru opotřebení na brzdný cyklus. Rovnoměrnější distribuce tvrdých abrazivních částic v celém průřezu kotouče zajišťuje, že třecí povrch si udržuje konzistentní povrchovou topografii, když se opotřebovává, spíše než vytváření lokalizovaných tvrdých a měkkých zón, které způsobují nerovnoměrné opotřebení a nestabilitu koeficientu tření. Pro aplikace, kde je stálá a předvídatelná životnost brzdových destiček klíčovým požadavkem na výkon, jako je tomu v celé řadě automobilových, užitkových vozidel a železničních aplikací, je příspěvek lisu na tváření za studena k odolnosti proti opotřebení přímou a prakticky významnou výhodou.

Ningbo Delidong Machinery Technology Co., Ltd., jako profesionální továrna na tváření lisů za studena se silnými zkušenostmi v zásobování výrobců brzdových komponentů na domácím i mezinárodním trhu, kombinuje technické schopnosti s rychlou poprodejní servisní podporou včetně instalace, školení a dostupnosti náhradních dílů, aby zajistila, že si zákazníci udrží plný výkon výhod jejich zařízení pro tváření za studena po celou dobu své provozní životnosti. Členství společnosti v China Friction Material Association a její dlouhodobá průmyslová partnerství odrážejí praktické ověření jejích tvářecích strojů lisováním za studena v reálných výrobních prostředích, což z ní činí spolehlivého partnera pro výrobce, kteří chtějí zvýšit kvalitu svých brzdových destiček prostřednictvím procesně navrženého předkonsolidace lisováním za studena.
